Yarı Açık Yarı Kapalı Devre Eşanjörlü Soğutma Sistemi

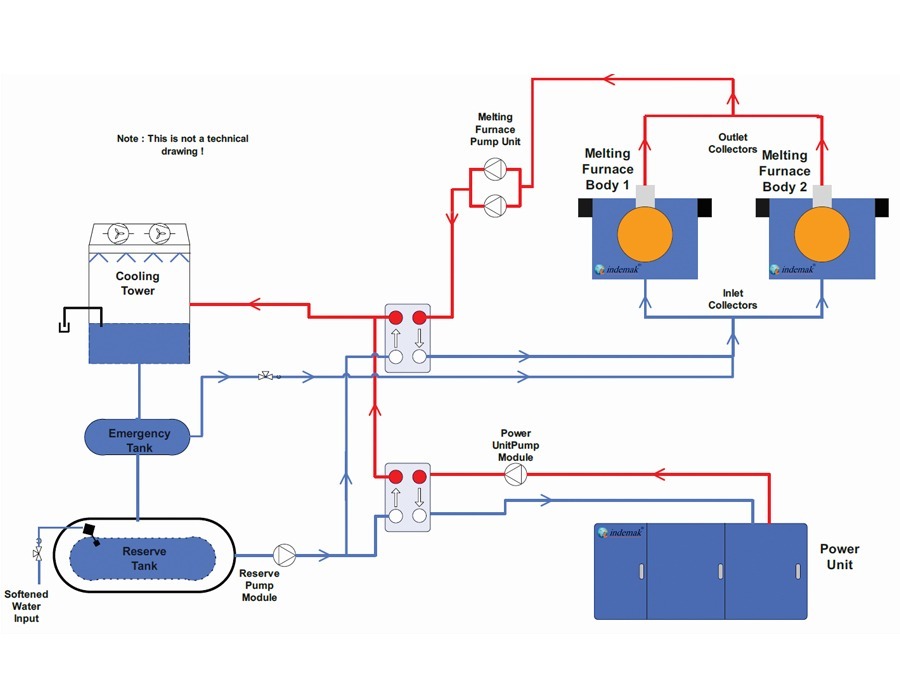

Bu sistemde güç ünitesi ve ocak devresi soğutma suyu ayrı ayrı plakalı eşanjörler ile soğutulur ve her ikisi de kapalı devredir. Her iki eşanjörün primerinden, kuleden gelen soğutulmuş su geçirilir. Güç ünitesinde saf su, ocak devresinde ise şebeke suyu dolaştırılır. Ocak ve ünite su devreleri kapalı sistem olduğundan, sistemin içinde kireçlenme – tıkanma olmayacaktır. Acil durum suyu, manuel veya selonoid kumandalı vanalar ile verilebilir.
Primer hattaki rezerv su tankına ilk dolumda konulacak ve çalışma esnasında oluşacak kayıpları karşılamak için ilave edilecek su, bir yumuşatıcıdan geçirilmelidir.
